数控液压机是由什么组成的?它是这样运作的!

作者:admin人气:发表时间:2021-12-16 17:56:45

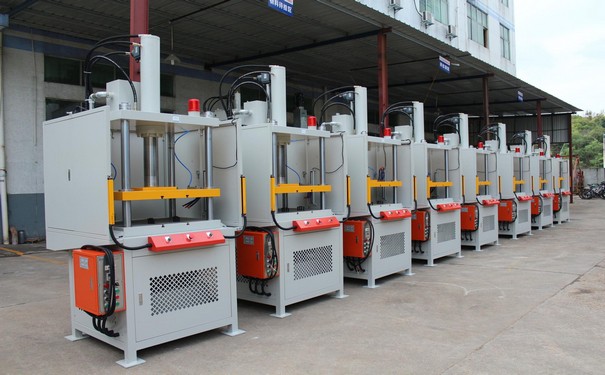

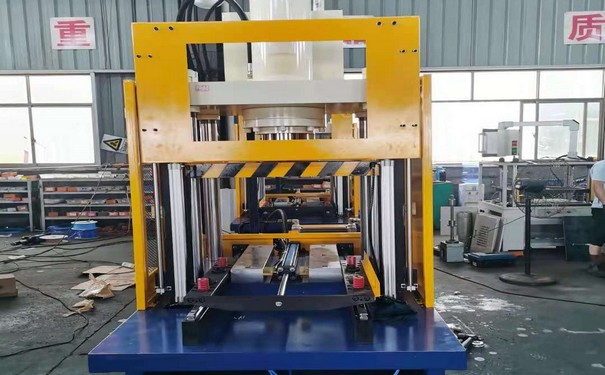

    数控液压机机身结构为三梁八柱,主承重分为八柱,受力均匀,机身变形小;滑块四柱导向,稀油润滑。该设备电源机构位于机身右侧,液压系统配有大直径二通插入阀,电控系统由PLC控制,操作面板置于右油箱前的电控柜上。装置有三种工作方式:调节、手动、半自动。根据工艺要求,设备的工作压力、速度、行程尺寸可在规定范围内手动调节。那么数控液压机是由什么组成的?它是这样运作的!一起来看看!



数控液压机是由什么组成的?


    1、数控液压机机体包括上梁、滑块、台面、立柱、紧固螺母、调整螺母。上梁、台面是由8根立柱和16个紧固螺母构成固定框架。通过调整螺母及固定于上端的紧固螺母来调整机器精度。滑块和主缸活塞通过法兰和螺杆连接,靠四个柱子上下运动。滑块带有导向套。滑块、台面上都有T型槽,模用M24螺丝固定。


    2、数控液压机柱塞缸,缸体与上梁之间有螺丝固定。在主缸尾设置有一充液阀,在主缸中设置柱塞,采用双向组合密封,确保在高压下油缸不泄漏。


    3、数控液压机由阀体、活塞、主阀芯、卸载阀芯等组成,与液控单向阀类似。滑块快速下落时,抽出的油不能及时供给主缸上腔,造成负压,使主阀吸吸,大量的油进入主缸的上腔。逆向时,主阀芯被控油开启,主缸中有大量的油返回充液缸。


    4、数控液压机顶出筒安装在基座上,工作台、下顶板布置在顶部,T形槽布置在工作台上,其大小与滑块相同。所设计的顶面板尺寸为1590mm*510mm,可以满足大部分用户使用需求。顶油缸回水后,机油经充液阀回油罐,提高工作效率。



数控液压机运作:


    1、数控液压机迅速下降,迅速下降时,电磁铁IYA启动,导阀3与主缸换向阀7左位进入系统,开启液控单向阀I2。当主5缸快速下降时,主活塞在自重作用下迅速下降。这时液力泵的流量很少,不能补充主缸上腔的空隙,造成上腔真空。气压作用下,水压机顶部的灌装箱6将液控单向阀II打开,给主缸上腔加满油,使其注满油,使主缸活塞下降到与工件接触时立即加压。


    2、与工件接触,滑块16与工件慢慢加压,阻力增加。这时,主缸5上腔压力迅速升高,液控单向阀I1关闭。这时,只有液压泵继续向主缸的上腔输送高压油,推动活塞缓慢下落,对工件施加压力。压力速度只取决于液压泵的流量,油量随迅速下降而变化。


    3、保压延迟:当主缸上腔油的压力达到预定值时,压力继电器8发出信号切断电磁铁IYA,主缸先导阀3和主缸换向阀7恢复中,主缸上下油腔恢复。液力泵卸油,系统无油流动。本实用新型的单向阀I3通过高压油自动关闭,使主缸上腔进入保压状态。通过压力继电器8控制保压时间,0~24分钟可调。


    4、泄压,在到达预设压力保护时间后,时间继电器发出信号,2YA接通主缸导阀3右接通系统,在到达预设压力保护时间后,时间继电器发出信号,使主缸换向阀7也可以通过系统的压力释放阀9。这时,打开液控单向阀I1,将主缸上腔的所有排油口全部排放回充液箱6。如果灌装箱6的液位超过预定位置,多余的油就会从溢流管排放到主舱。



    上面便是关于数控液压机是由什么组成的?它是这样运作的内容,想要了解更多行情,可以关注我们下期文章更新!
